Артикул:
SF-141
<p>
Высококачественный коаксиальный СВЧ кабель с импедансом 50 Ом.
</p>
<p>

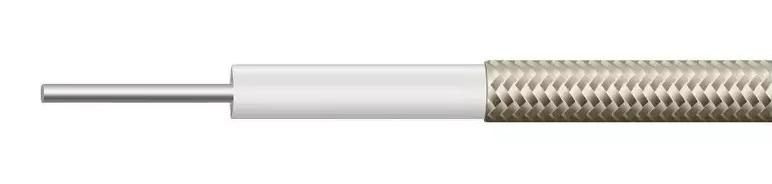

Внешний диаметр кабеля составляет 0.141 дюйма), диэлектрик - сплошной фторопласт, внешний проводник - луженая медная оплетка со 100%-ным покрытием оловом. Данный кабель по характеристикам практически не уступает жестким кабелям (Semi-Rigid, у которых внешний проводник - это медные трубки), но с ним гораздо удобнее работать, т.к. он более гибкий и может формоваться вручную (semi-flexible или hand-formble). Данный кабель более гибкий и более компактный, нежели LMC141 SF, поэтому позволяет еще более плотно компоновать аппаратуру и использовать его для блоков с более высокой рабочей частотой.
</p>
Высококачественный коаксиальный СВЧ кабель с импедансом 50 Ом.
</p>
<p>
Внешний диаметр кабеля составляет 0.141 дюйма), диэлектрик - сплошной фторопласт, внешний проводник - луженая медная оплетка со 100%-ным покрытием оловом. Данный кабель по характеристикам практически не уступает жестким кабелям (Semi-Rigid, у которых внешний проводник - это медные трубки), но с ним гораздо удобнее работать, т.к. он более гибкий и может формоваться вручную (semi-flexible или hand-formble). Данный кабель более гибкий и более компактный, нежели LMC141 SF, поэтому позволяет еще более плотно компоновать аппаратуру и использовать его для блоков с более высокой рабочей частотой.
</p>
Характеристики
Параметры заказа
Number for order
335711
Минимальный заказ
от 1 метра
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
SF (полужесткий формуемый вручную)
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
141 / RG402 / С40
Замена (аналог)
?
Для кабеля
SUCOFORM 141
Электрические параметры
Фазостабильность
?
Для кабеля
нет
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
95
Скорость распространения, %
70
Макс. раб. частота, ГГц
?
Для кабелей
40
Эффективность экранирования, дБ >
100
Максимальное рабочее напряжение DC, В
1900
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
24
Затухание на частоте 0.9 ГГц, дБ/100м
36
Затухание на частоте 2.5 ГГц, дБ/100м
74
Структура кабеля
Материал проводника
SC
Номинальный диаметр проводника, мм
0.93
Диаметр одной проволоки, мм
0.93
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
2.98
Материал внешнего экрана
Tinned Copper Wire Braid+Tin Soaked
Диаметр внешнего экрана, мм
3.52
Материал оболочки
без оболочки
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
8
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
40
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
125
Общие характеристики
Применение
?
Для коннекторов и кабелей
соединение печатных плат
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.044
Элемент каталога

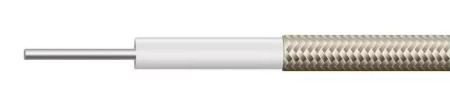

Вручную формуемый коаксиальный кабель SF-141 [797]
Документы
SF141 datasheet
517,7 кб
