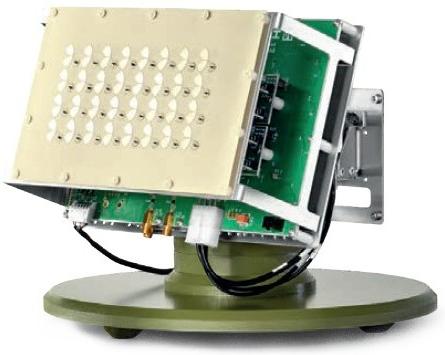

Артикул:
APA-1114X
• Диапазон углов электронного сканирования по азимуту ±30° и по углу места ±30°
• Механическое сканирование в азимутальной плоскости без ограничений
• Коэффициент направленного действия 22 дБи при ортогональном направлении луча
• Предназначена для обеспечения связи с мобильными объектами
• Обеспечивает возможность слежения за движущимися объектами
• Интерфейсы управления Ethernet и RS-485
• Механическое сканирование в азимутальной плоскости без ограничений
• Коэффициент направленного действия 22 дБи при ортогональном направлении луча
• Предназначена для обеспечения связи с мобильными объектами
• Обеспечивает возможность слежения за движущимися объектами
• Интерфейсы управления Ethernet и RS-485
Основные технические характеристики
| Характеристика | Ед. изм. | Значения |
| диапазон рабочих частот | ГГц |
11.0–12.0 на прием 12.8-13.6 на передачу |
|
диапазон качания луча от нормали по азимуту/углу места |
° | ±30/±30 |
| ЭИИМ | дБм |
60 в ортогональном направ- лении |
|
коэффициент шума в режиме приема, не более |
Дб | 4.0 |
| режим дуплекса |
временной (TDD). Время переключения прием/ передача не более 20 мкс |
|
|

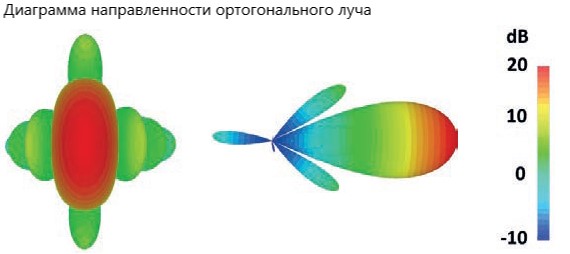

коэффициент направленного действия при отклонении луча от нормали, тип.: 0° ±30° (азимут) ±30° (угол места) |
дБ |
21 18 18 |
|
уровень боковых лепестков при отклонении луча от нормали, тип.: 0° ±30° (азимут) ±30° (угол места) |
дБ |
-13 -9 -8 |
|
коэффициент усиления передающего тракта, не менее |
дБ | 40 |
|
коэффициент усиления приемного тракта, не менее |
дБ | 40 |
|
коэффициент усиления приемного тракта, не менее |
дБ | 20 |
|
шаг регулировки КУ на прием и передачу |
дБ | 0.5 |
|
время диаграммообразования, не более |
мс | 80 |
| КСВН, не более | 2.0 | |
| тип соединителя | SMA, розетка | |
| тип поляризации |
Линейная с возможностью наклона плоскости поляризации; круговая левая/правая |
|
| интерфейс управления | Ethernet, RS-485 | |
| питание | В | 24, постоянный ток |
| потребляемая мощность, макс | Вт | 300 |
| габаритные размеры | мм | 180х115х95 |
|
масса без крепежа и поворотного устройства |
кг | 1.0 |
