Артикул:

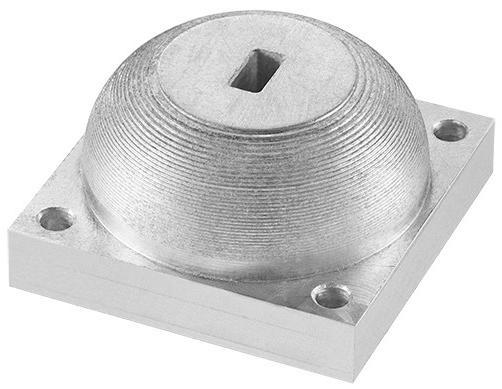

WHA-5075L-S
• Антенна подключается к фланцам стандартов UG-383/U; UG-385/U и UG-387/U волноводов прямоугольных сечений 2.85x5.69; 1.88х3.76 мм и 1.27х2.54 мм для диапазонов 33-50 ГГц; 50-75 ГГц и 75-110 ГГц соответственно
• Ширина диаграммы направленности может быть скорректирована в соответствии с требованиями заказчика
• Ширина диаграммы направленности может быть скорректирована в соответствии с требованиями заказчика
Основные технические характеристики
| Характеристика | Ед. изм. | Значения |
| диапазон рабочих частот | ГГц | 50–75 |
| КСВН, не более | 1.6 | |
| коэффициент усиления | дБ | 6.0–7.5 |
|
ширина основного лепестка диаграммы направленности (верт./гориз.) |
° | 60–70/125–135 |
| тип поляризации | линейная | |
| сечение волноводного тракта | мм | 1.88х3.76 |
| тип фланца | UG-385/U | |
| габаритные размеры | мм | 30х30х15 |
| масса | г | 25 |
