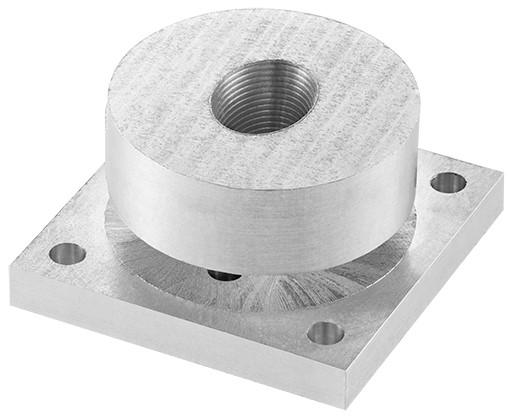

Артикул:
WHA-7511L-D
• Антенна подключается к фланцам стандартов UG-383/U; UG-385/U и UG-387/U волноводов прямоугольных сечений 2.85x5.69; 1.88х3.76 мм и 1.27х2.54 мм для диапазонов 33-50 ГГц; 50-75 ГГц и 75-110 ГГц соответственно
• Ширина диаграммы направленности может быть скорректирована в соответствии с требованиями заказчика
• Ширина диаграммы направленности может быть скорректирована в соответствии с требованиями заказчика
Основные технические характеристики
| Характеристика | Ед. изм. | Значения |
| диапазон рабочих частот | ГГц | 75–110 |

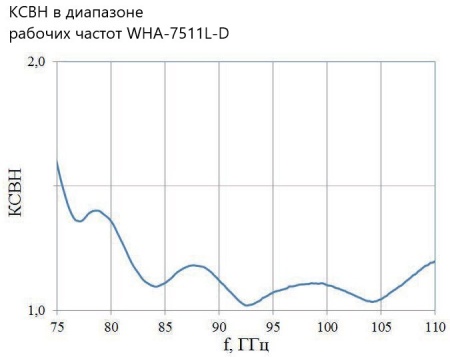

| КСВН, не более | 1.6 | |
| коэффициент усиления | дБ | 14–17 |
|

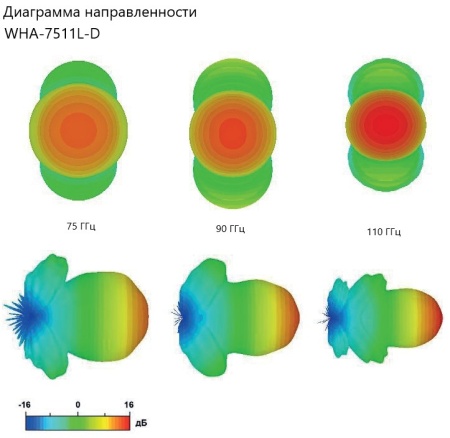

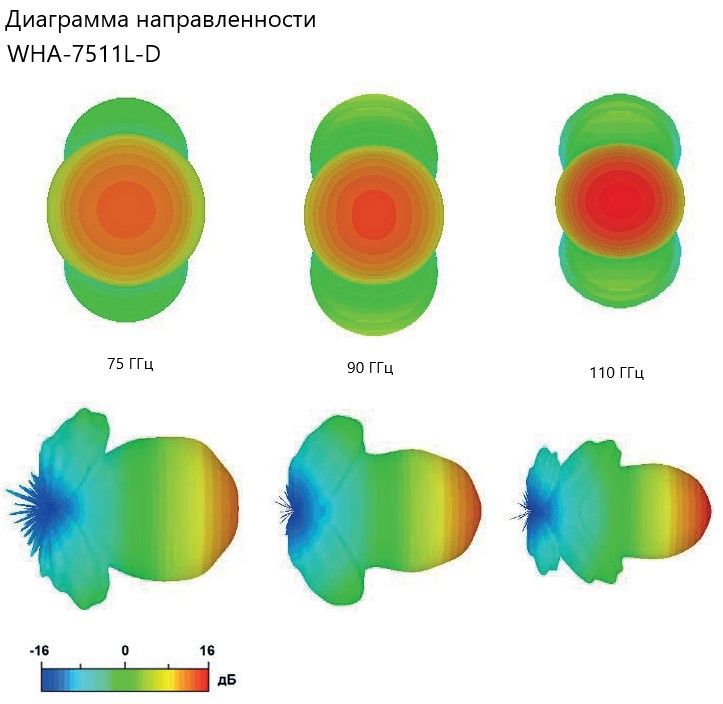

ширина основного лепестка диаграммы направленности (верт./гориз.) |
° | 24–35/24–35 |
| тип поляризации | линейная | |
| сечение волноводного тракта | мм | 1.27х2.54 |
| тип фланца | UG-387/U | |
| габаритные размеры | мм | 30х30х15 |
| масса | г | 20 |
