Артикул:
SF-086

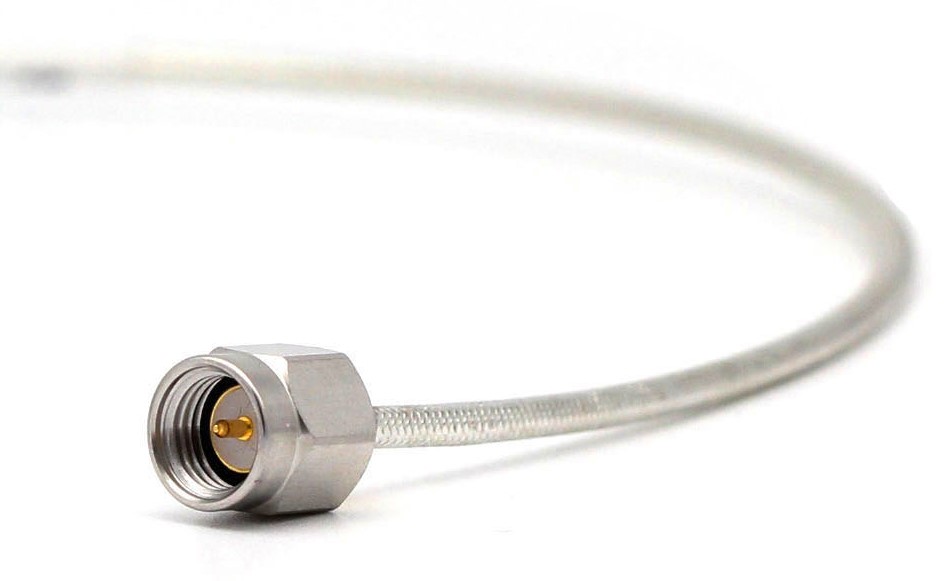

Высококачественный коаксиальный СВЧ кабель с импедансом 50 Ом.

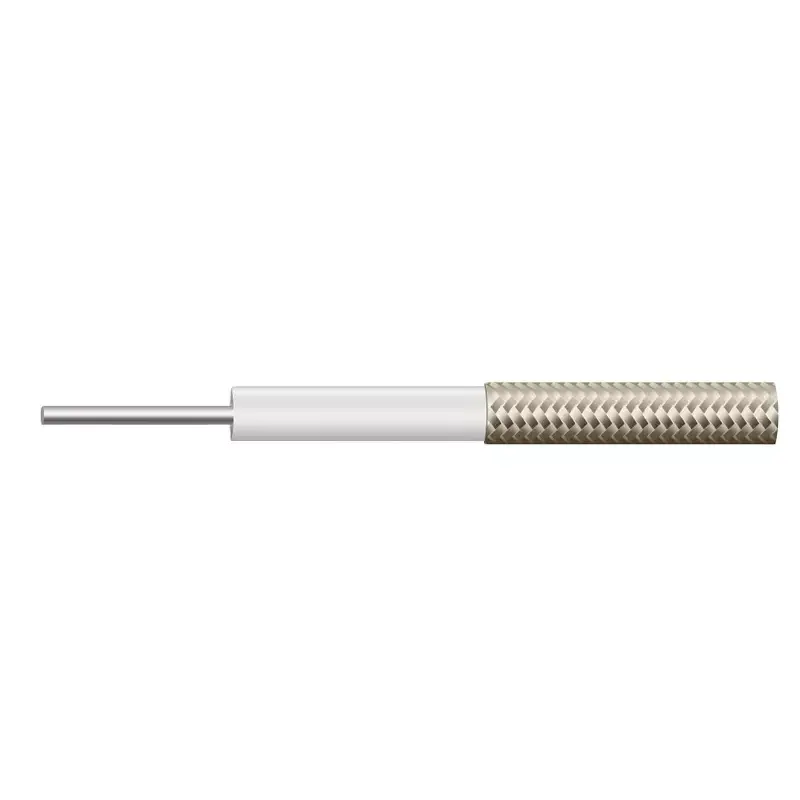

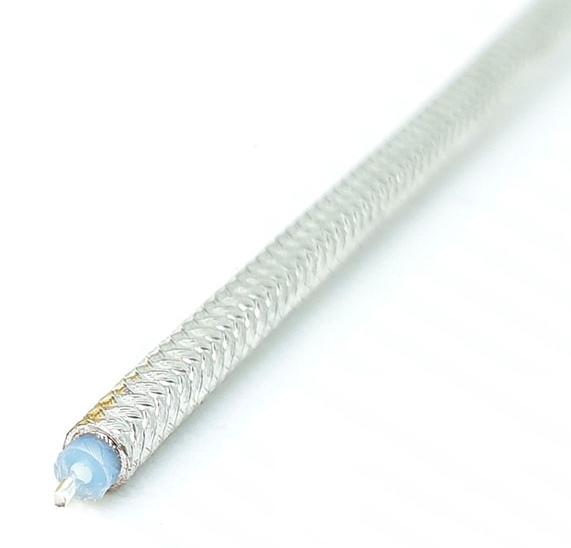

Внешний диаметр кабеля составляет 0.086 дюйма (2.18 мм), диэлектрик - сплошной фторопласт, внешний проводник - луженая медная оплетка со 100%-ным покрытием оловом. Данный кабель по характеристикам практически не уступает жестким кабелям (Semi-Rigid, у которых внешний проводник - это медные трубки), но с ним гораздо удобнее работать, т.к. он более гибкий и может формоваться вручную (semi-flexible или hand-formble). Данный кабель более гибкий и более компактный, нежели LMC141 SF, поэтому позволяет еще более плотно компоновать аппаратуру и использовать его для блоков с более высокой рабочей частотой.
Характеристики
Параметры заказа
Минимальный заказ
от 1 м (нарезаем нужную длину)
Технические характеристики
Серия
?
Для кабеля
SF (полужесткий формуемый вручную)
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
086 / RG405 / C26
Замена (аналог)
?
Для кабеля
SUCOFORM 86
Электрические параметры
Фазостабильность
?
Для кабеля
нет
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
95
Скорость распространения, %
70
Макс. раб. частота, ГГц
?
Для кабелей
40
Эффективность экранирования, дБ >
100
Структура кабеля
Материал проводника
SC
Номинальный диаметр проводника, мм
0.52
Диаметр одной проволоки, мм
0.52
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
1.65
Материал внешнего экрана
Tinned Copper Wire Braid+Tin Soaked
Диаметр внешнего экрана, мм
2.15
Материал оболочки
без оболочки
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
6
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
20
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
125
Общие характеристики
Применение
?
Для коннекторов и кабелей
соединение печатных плат
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.016
Документы
SF086 datasheet
520,1 кб
