Артикул:

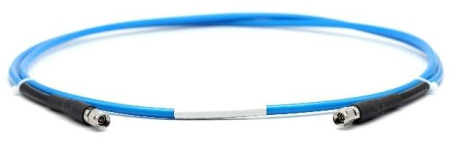

LMX26U
Характеристики
Параметры заказа
Number for order
279435
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
LMX
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
76
Макс. раб. частота, ГГц
?
Для кабелей
35
Эффективность экранирования, дБ >
90
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending（°/GHz ）
0.2
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
1500
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
23.59
Затухание на частоте 0.9 ГГц, дБ/100м
33.53
Затухание на частоте 2.5 ГГц, дБ/100м
56.48
Затухание таблица
| Частота, МГц | Затухание, дБ/100м | Производимая мощность, Вт |
| 450 | 23.59 | 927 |
| 500 | 24.89 | 795 |
| 900 | 33.53 | 653 |
| 1000 | 35.37 | 625 |
| 2000 | 50.37 | 434 |
| 2400 | 55.31 | 399 |
| 2500 | 56.48 | 387 |
| 3000 | 62.03 | 356 |
| 4000 | 71.95 | 304 |
| 5000 | 80.76 | 271 |
| 6000 | 88.78 | 249 |
| 7000 | 96.20 | 227 |
| 8000 | 103.16 | 214 |
| 10000 | 115.97 | 191 |
| 12400 | 129.90 | 170 |
| 18000 | 158.35 | 140 |
| 26500 | 194.94 | 113 |
| 32000 | 215.95 | 102 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
1.02
Диаметр одной проволоки, мм
1.02
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
4.35
Материал внешнего экрана
SPC braid
Диаметр внешнего экрана, мм
5.25
Диаметр оболочки, мм
4.60
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
18.40
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
46
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
200
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.05
