Артикул:
D76

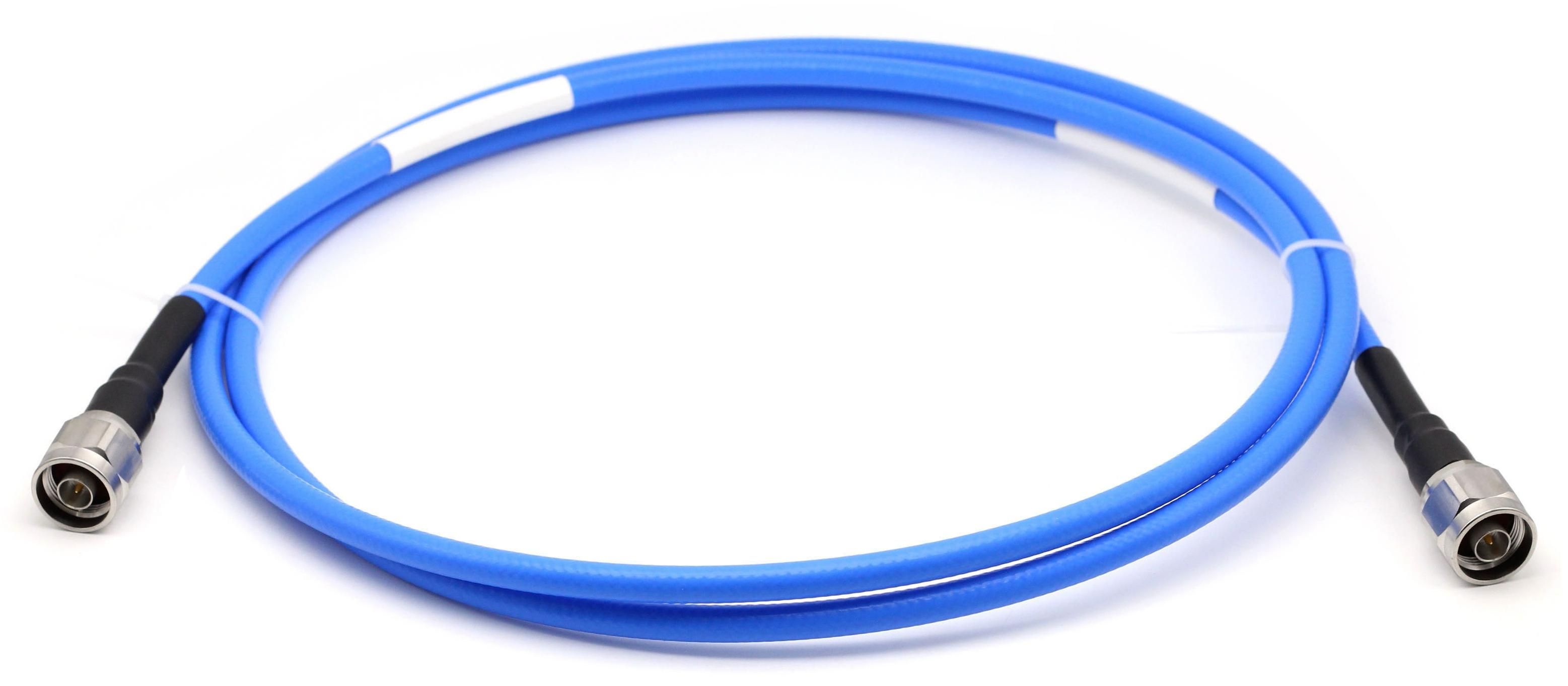

Фазостабильный кабель с низкими потерями Linkmag серии D предназначен для использования в радиотехнических комплексах и устройствах для соединения модулей между собой, а также приемопередающих модулей с антеннами.
Кабель используется для передачи СВЧ сигналов.
Кабели серии D отличаются от других кабелей Linkmag внутренним экраном, выполненным из алюминиевой фольги, что делает данный кабель доступным по цене.
Кабель используется для передачи СВЧ сигналов.
Кабели серии D отличаются от других кабелей Linkmag внутренним экраном, выполненным из алюминиевой фольги, что делает данный кабель доступным по цене.
Характеристики
Параметры заказа
Number for order
279345
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
D
Электрические параметры
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
83
Макс. раб. частота, ГГц
?
Для кабелей
18
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending（°/GHz ）
N/A
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
N/A
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
9.91
Затухание на частоте 0.9 ГГц, дБ/100м
14.25
Затухание на частоте 2.5 ГГц, дБ/100м
24.65
Затухание таблица
| Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
| 450 | 9.91 | 2819 |
| 500 | 10.47 | 2669 |
| 900 | 14.25 | 1960 |
| 1000 | 15.07 | 1854 |
| 2000 | 21.83 | 1280 |
| 2400 | 24.10 | 1159 |
| 2500 | 24.65 | 1133 |
| 3000 | 27.23 | 1026 |
| 4000 | 31.93 | 875 |
| 5000 | 36.17 | 772 |
| 6000 | 40.09 | 697 |
| 7000 | 43.77 | 638 |
| 8000 | 47.25 | 591 |
| 10000 | 53.78 | 519 |
| 12400 | 61.02 | 458 |
| 18000 | 76.27 | 366 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
2.30
Диаметр одной проволоки, мм
2.30
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
6.25
Материал внутреннего экрана
Self-adhesive AF
Диаметр внутреннего экрана, мм
6.33
Материал внешнего экрана
Round SPC Braided Wire
Диаметр внешнего экрана, мм
6.84
Диаметр оболочки, мм
7.60
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
40
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
80
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
125
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.134
