Артикул:
D52

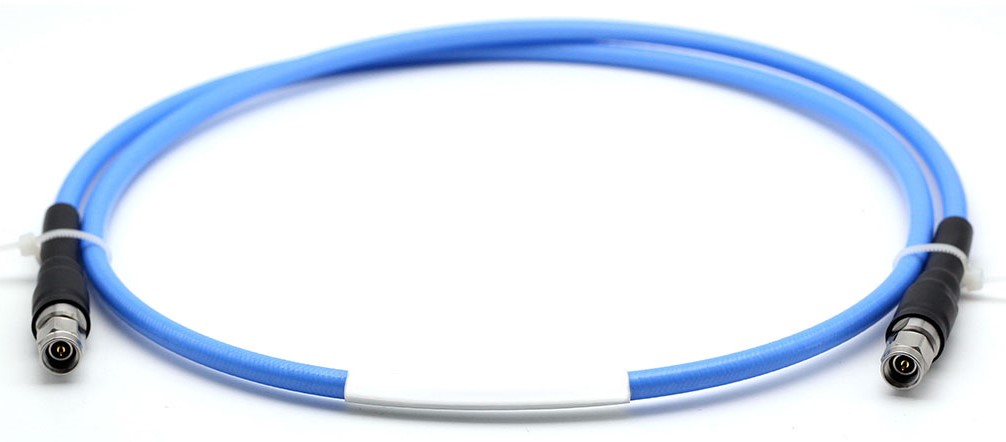

Фазостабильный кабель с низкими потерями Linkmag серии D предназначен для использования в радиотехнических комплексах и устройствах для соединения модулей между собой, а также приемопередающих модулей с антеннами.
Кабель используется для передачи СВЧ сигналов.
Кабели серии D отличаются от других кабелей Linkmag внутренним экраном, выполненным из алюминиевой фольги, что делает данный кабель доступным по цене.
Кабель используется для передачи СВЧ сигналов.
Кабели серии D отличаются от других кабелей Linkmag внутренним экраном, выполненным из алюминиевой фольги, что делает данный кабель доступным по цене.
Характеристики
Параметры заказа
Number for order
279343
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
D
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
76
Макс. раб. частота, ГГц
?
Для кабелей
25
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending（°/GHz ）
N/A
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
N/A
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
15.72
Затухание на частоте 0.9 ГГц, дБ/100м
22.52
Затухание на частоте 2.5 ГГц, дБ/100м
38.62
Затухание таблица
| Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
| 450 | 15.72 | 1159 |
| 500 | 16.60 | 1098 |
| 900 | 22.52 | 809 |
| 1000 | 23.79 | 766 |
| 2000 | 34.29 | 532 |
| 2400 | 37.79 | 482 |
| 2500 | 38.62 | 472 |
| 3000 | 42.59 | 428 |
| 4000 | 49.76 | 366 |
| 5000 | 56.21 | 324 |
| 6000 | 62.14 | 293 |
| 7000 | 67.69 | 269 |
| 8000 | 72.92 | 250 |
| 10000 | 82.68 | 220 |
| 12400 | 93.44 | 195 |
| 18000 | 115.91 | 157 |
| 20000 | 123.30 | 148 |
| 25000 | 140.73 | 130 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
1.45
Диаметр одной проволоки, мм
1.45
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
4.25
Материал внутреннего экрана
Self-adhesive AF
Диаметр внутреннего экрана, мм
4.32
Материал внешнего экрана
Round SPC Braided Wire
Диаметр внешнего экрана, мм
4.75
Диаметр оболочки, мм
5.20
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
26
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
53
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
125
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.054
Документы
D52 datasheet
527,8 кб
