Артикул:
D36

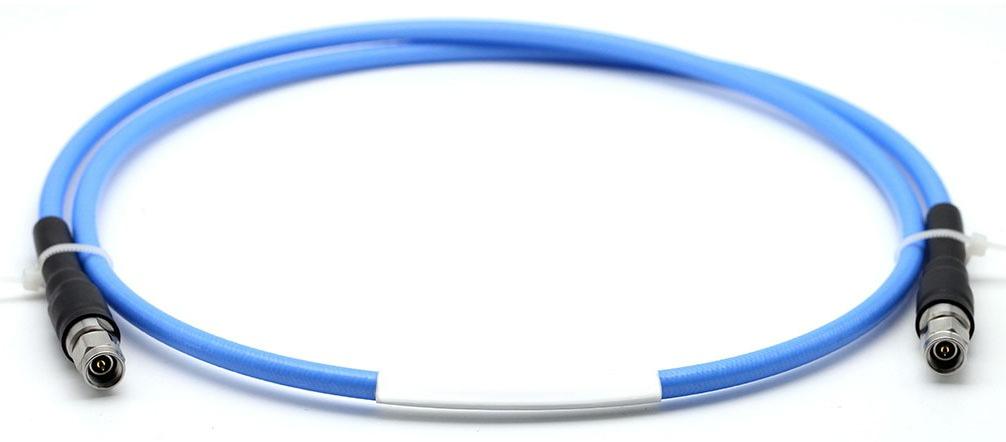

Фазостабильный кабель с низкими потерями Linkmag серии D предназначен для использования в радиотехнических комплексах и устройствах для соединения модулей между собой, а также приемопередающих модулей с антеннами.
Кабель используется для передачи СВЧ сигналов.
Кабели серии D отличаются от других кабелей Linkmag внутренним экраном, выполненным из алюминиевой фольги, что делает данный кабель доступным по цене.
Кабель используется для передачи СВЧ сигналов.
Кабели серии D отличаются от других кабелей Linkmag внутренним экраном, выполненным из алюминиевой фольги, что делает данный кабель доступным по цене.
Характеристики
Параметры заказа
Number for order
279341
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
D
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
76
Макс. раб. частота, ГГц
?
Для кабелей
40
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending（°/GHz ）
N/A
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
N/A
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
26.08
Затухание на частоте 0.9 ГГц, дБ/100м
37.20
Затухание на частоте 2.5 ГГц, дБ/100м
63.19
Затухание таблица
| Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
| 450 | 26.08 | 672 |
| 500 | 27.52 | 637 |
| 900 | 37.20 | 471 |
| 1000 | 39.27 | 446 |
| 2000 | 56.24 | 312 |
| 2500 | 63.19 | 278 |
| 3000 | 69.54 | 252 |
| 4000 | 80.94 | 217 |
| 5000 | 91.12 | 192 |
| 6000 | 100.45 | 175 |
| 7000 | 109.11 | 161 |
| 8000 | 117.27 | 149 |
| 10000 | 132.37 | 132 |
| 12400 | 148.92 | 118 |
| 18000 | 183.08 | 96 |
| 26500 | 227.72 | 77 |
| 40000 | 288.68 | 61 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
0.91
Диаметр одной проволоки, мм
0.91
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
2.70
Материал внутреннего экрана
Self-adhesive AF
Диаметр внутреннего экрана, мм
2.78
Материал внешнего экрана
Round SPC Braided Wire
Диаметр внешнего экрана, мм
3.18
Диаметр оболочки, мм
3.60
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
18
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
36
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
125
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.029
Документы
D36 datasheet
530,3 кб
