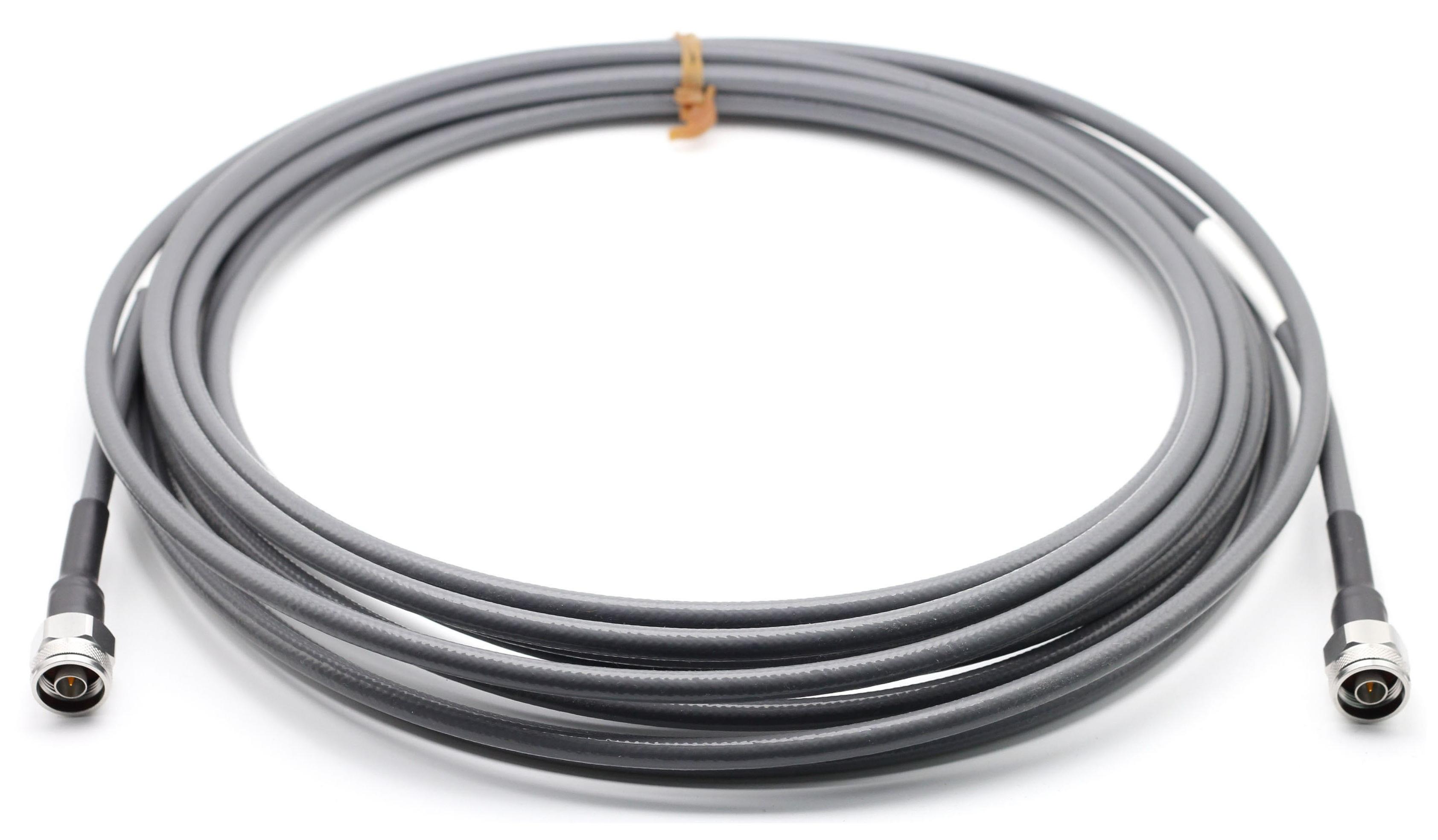

Артикул:
B78
Характеристики
Параметры заказа
Number for order
323466
Минимальный заказ
от 1 м (в составе кабельных сборок)
Линейка
Profi (профессиональная)
Технические характеристики
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
B78 / UFB311A
Замена (аналог)
?
Для кабеля
Micro-Coax UFB311A, IW 2801, Times Microwave HF290, РКБ-2.5-800, ANOISON PLEX-310
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
80
Скорость распространения, %
83
Макс. раб. частота, ГГц
?
Для кабелей
18
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
2500
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending（°/GHz ）
3
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
750
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
9.82
Затухание на частоте 0.9 ГГц, дБ/100м
13.98
Затухание на частоте 2.5 ГГц, дБ/100м
23.62
Затухание таблица
| Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
| 450 | 9.82 | 2721 |
| 500 | 10.36 | 2580 |
| 900 | 13.98 | 1913 |
| 1000 | 14.75 | 1813 |
| 2000 | 21.05 | 1270 |
| 2500 | 23.62 | 1132 |
| 3000 | 25.95 | 1030 |
| 4000 | 30.14 | 887 |
| 5000 | 33.87 | 790 |
| 6000 | 37.26 | 717 |
| 7000 | 40.42 | 661 |
| 8000 | 43.37 | 616 |
| 10000 | 48.83 | 548 |
| 12400 | 54.78 | 488 |
| 18000 | 66.98 | 399 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
2.3
Диаметр одной проволоки, мм
2.3
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
6.3
Материал внутреннего экрана
Flat SPC Wrapped Strip
Диаметр внутреннего экрана, мм
6.6
Материал внешнего экрана
Round SPC Braided Wire
Диаметр внешнего экрана, мм
7.15
Материал оболочки
FEP
Диаметр оболочки, мм
7.80
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
39
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
78
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
165
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.130
Документы
В78 datasheet
522,6 кб
