Артикул:
A63.5

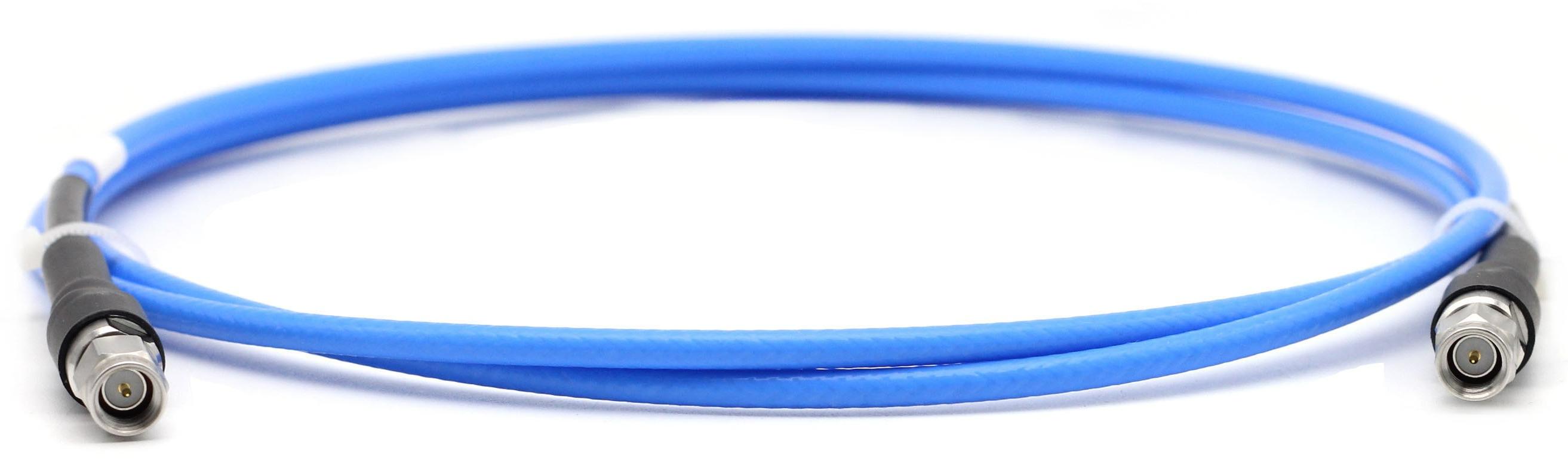

Фазостабильный кабель с низкими потерями Lunkmag серии A предназначен для использования в радиотехнических комплексах и устройствах для соединения модулей между собой, а также приемопередающих модулей с антеннами. Кабель используется для передачи СВЧ сигналов.
Характеристики
Параметры заказа
Number for order
279330
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
A
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
76
Макс. раб. частота, ГГц
?
Для кабелей
18
Эффективность экранирования, дБ >
100
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending（°/GHz ）
0.3
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
14.11
Затухание на частоте 0.9 ГГц, дБ/100м
20.11
Затухание на частоте 2.5 ГГц, дБ/100м
34.12
Затухание таблица
| Частота, МГц | Затухание, дБ/100м | Производимая мощность, Вт |
| 450 | 14.11 | 1748 |
| 500 | 14.89 | 1656 |
| 900 | 20.11 | 1226 |
| 1000 | 21.23 | 1161 |
| 2000 | 30.38 | 812 |
| 2400 | 33.40 | 738 |
| 2500 | 34.12 | 723 |
| 3000 | 37.53 | 657 |
| 4000 | 43.66 | 565 |
| 5000 | 49.13 | 502 |
| 6000 | 54.13 | 455 |
| 7000 | 58.78 | 420 |
| 8000 | 63.15 | 390 |
| 10000 | 71.23 | 346 |
| 12400 | 80.08 | 308 |
| 18000 | 98.31 | 251 |
| 20000 | 104.25 | 237 |
| 23000 | 112.72 | 219 |
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
1.57
Диаметр одной проволоки, мм
1.57
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
4.72
Материал внутреннего экрана
Flat SPC Wrapped Strip
Диаметр внутреннего экрана, мм
4.96
Материал внешнего экрана
SPC Wire
Диаметр внешнего экрана, мм
5.66
Материал оболочки
FEP
Диаметр оболочки, мм
6.35
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
25.4
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
63.5
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
200
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.085
Документы
LMC A63.5 datasheet
518,6 кб
