Артикул:
A52

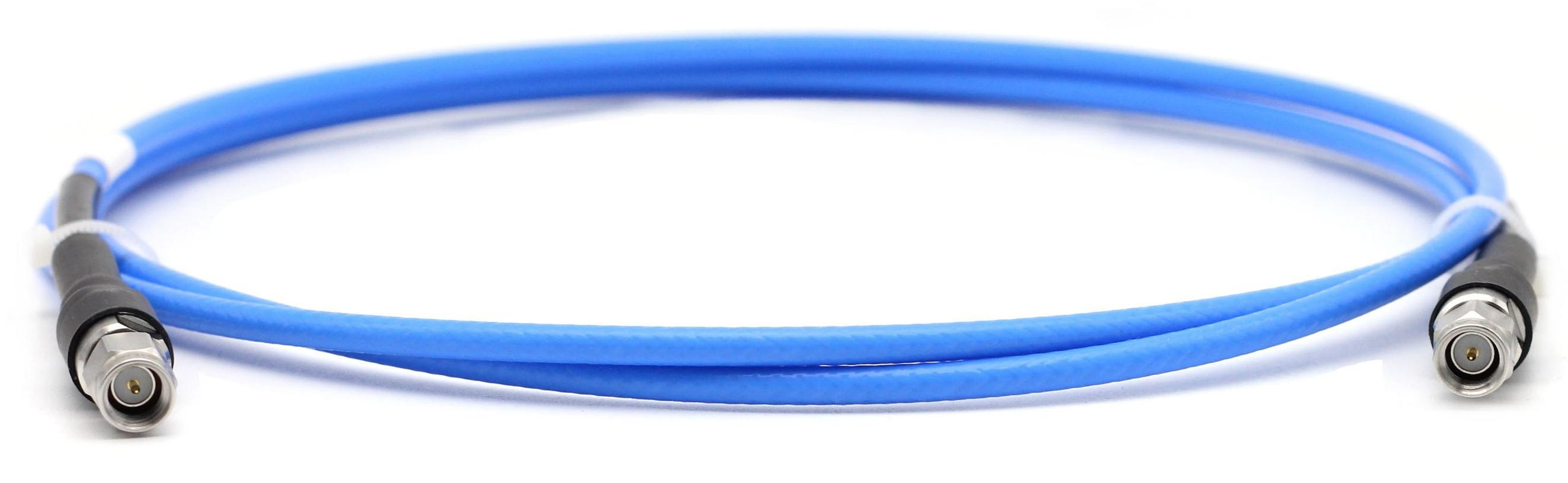

Фазостабильный кабель с низкими потерями Lunkmag серии A предназначен для использования в радиотехнических комплексах и устройствах для соединения модулей между собой, а также приемопередающих модулей с антеннами. Кабель используется для передачи СВЧ сигналов.
Характеристики
Параметры заказа
Number for order
279328
Минимальный заказ
от 1 м
Линейка
Profi (профессиональная)
Технические характеристики
Серия
?
Для кабеля
A
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
A52
Замена (аналог)
?
Для кабеля
Huber+Suhner Sucoflex 104
Электрические параметры
Фазостабильность
?
Для кабеля
да
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
88
Скорость распространения, %
76
Макс. раб. частота, ГГц
?
Для кабелей
26.5
Эффективность экранирования, дБ >
90
Максимальное рабочее напряжение DC, В
50
Изменение фазы при изгибе, ± °/ГГц
?
Phase Change VS Bending（°/GHz ）
0.3
Изменение фазы при температуре ( ℃ ), PPM ≤
?
Phase Change VS Temperature (для фазостабильных кабелей)
1500
Затухание
Затухание на частоте 0.45 ГГц, дБ/100м
16.61
Затухание на частоте 0.9 ГГц, дБ/100м
23.65
Затухание на частоте 2.5 ГГц, дБ/100м
40.01
Затухание таблица
| Частота, МГц | Затухание, дБ/100м | Передаваемая мощность, Вт |
| 450 | 16.61 | 1229 |
| 500 | 17.53 | 1166 |
| 900 | 23.65 | 863 |
| 1000 | 24.96 | 819 |
| 2000 | 35.64 | 573 |
| 2400 | 39.17 | 522 |
| 2500 | 40.01 | 510 |
| 3000 | 43.98 | 465 |
| 4000 | 51.10 | 400 |
| 5000 | 57.44 | 356 |
| 6000 | 63.23 | 323 |
| 7000 | 68.60 | 298 |
| 8000 | 73.65 | 277 |
| 10000 | 82.96 | 246 |
| 12400 | 93.13 | 219 |
| 18000 | 114.01 | 179 |
| 26500 | 141.08 | 145 |
| 28000 | 145.47 | 140 |

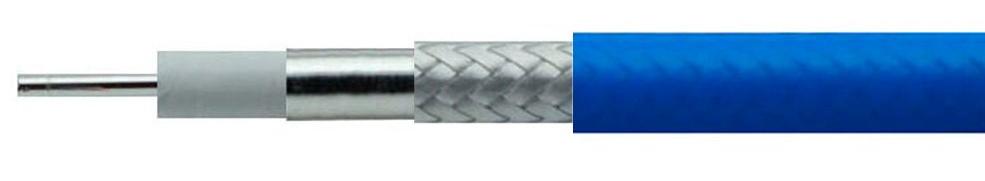

Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
1.29
Диаметр одной проволоки, мм
1.29
Число проволок
1
Материал диэлектрика (изолятора)
?
Для кабеля
LD-PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
3.91
Материал внутреннего экрана
Flat SPC Wrapped Strip
Диаметр внутреннего экрана, мм
4.15
Материал внешнего экрана
LD-PTFE
Диаметр внешнего экрана, мм
4.42
Диаметр оболочки, мм
5.20
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
20
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
52
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
200
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.067
Документы
LMC A52 datasheet
516 кб
