Артикул:

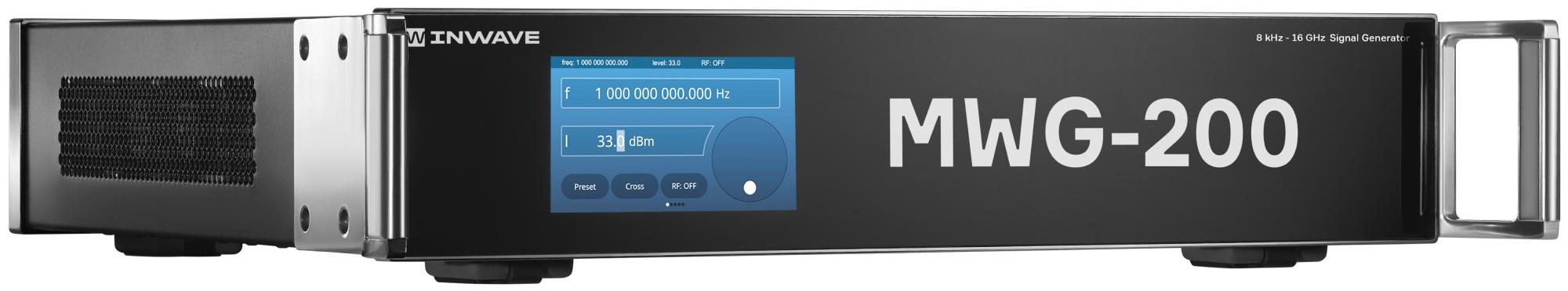

MWG-200
• Генератор сигналов предназначен для генерации синусоидальных сигналов высокой спектральной частоты
• Синтезатор частот генератора построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов генератора (-139 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц)
• Выходная мощность до 2 Вт на согласованной нагрузке
• Синтезатор частот генератора построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов генератора (-139 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц)
• Выходная мощность до 2 Вт на согласованной нагрузке
Основные технические характеристики
| Характеристика | Ед. изм. | Значения* |
| диапазон рабочих частот | МГц, ГГц | 100 МГц–10 ГГц | 16 | 20 (опции) |
| уровень фазовых шумов на отстройке 10 кГц от несущей | дБн/Гц | -139 (-132) несущая 1 ГГц -123 (-116) несущая 10 ГГц |
| максимальная выходная мощность на частоте 1 ГГц | Вт | 2 |
| шаг установки выходной мощности | дБ | 0.5 |
| уровень гармонических искажений при выходной мощности -10 дБм | дБн | -53 |
| уровень негармонических искажений | дБн | -81 |
| Интерфейс ввода данных и управления | 1 Гбит/с Ethernet (RJ-45) | |
| * Указаны номинальные и специфицируемые (в скобках) значения. Номинальные значения получены усреднением измеренных параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. Специфицируемые («не хуже») значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. | ||
Документы
MWT_series_datasheet
640,9 кб
MWT_series_Remote_Control
785,3 кб
MWT_series_User_Guide
1,9 мб
MWT_U_Programming_Examples
482,4 кб
