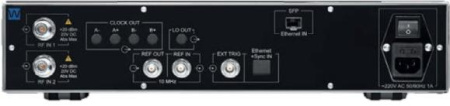

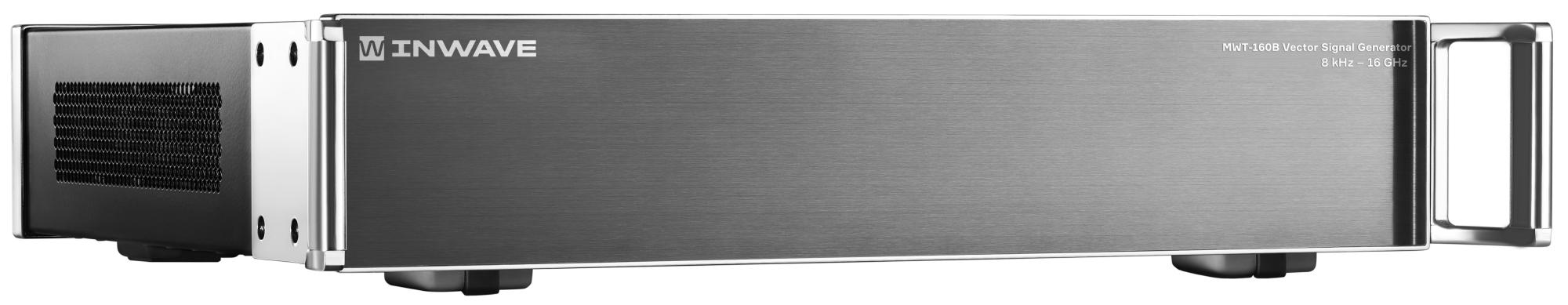

Артикул:
MWT-160В
• Диапазон рабочих частот 8 кГц -6/10/16/20 ГГц
• Выходная мощность до 2 Вт на согласованной нагрузке
• Синтезатор частот генератора построен с использованием классической схемы ФАПЧ
• Ширина полосы модулированного сигнала до 150 МГц
• Символьная скорость до 150 Мсимв/с
• ЦАП 16 бит 1.2 ГГц
• Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц
• Интерфейс ввода-вывода 1 Гбит/c (Ethernet)
• Выходная мощность до 2 Вт на согласованной нагрузке
• Синтезатор частот генератора построен с использованием классической схемы ФАПЧ
• Ширина полосы модулированного сигнала до 150 МГц
• Символьная скорость до 150 Мсимв/с
• ЦАП 16 бит 1.2 ГГц
• Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц
• Интерфейс ввода-вывода 1 Гбит/c (Ethernet)
Основные технические характеристики
| Характеристика | Ед. изм. | Значения* |
| диапазон рабочих частот | кГц, ГГц | 8 кГц–6 ГГц | 10 ГГц | 16 ГГц |
|
ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор) |
МГц | 150 |
|
ширина полосы модулированного сигнала (внешний IQ вход) |
МГц, ГГц |
140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц |
|
уровень фазовых шумов на отстройке 10 кГц от несущей |
дБн/Гц | -109 (-107) несущая 1 ГГц |
|
максимальная выходная мощность на частоте 1 ГГц |
Вт | 2 |
|
шаг установки выходной мощности |
дБ | 0.5 |
|
уровень гармонических искажений при выходной мощности -10 дБм |
дБн | -51 |
|
уровень негармонических искажений |
дБн | -70 (-60) |
| встроенные виды модуляции** |
BPSK, QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK |
|
| тип выходного фильтра |
RC (коэф. скругления 0.1 .. 1) RRC (коэф. скругления 0.1 .. 1) Gauss (BT = 0.1 .. 1) |
|
| источник модулирующего сигнала |
Встроенный генератор ПСП, последовательность, задаваемая пользователем |
|
|
Интерфейс ввода данных и управления |
Гбит/с | 1 Гбит/с Ethernet (SFP) |
| * Указаны номинальные и специфицируемые (в скобках) значения. Номинальные значения получены усреднением измеренных параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. Специфицируемые («не хуже») значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. | ||
| ** Перечень доступных видов модуляции может быть расширен по запросу пользователя | ||
Документы
MWT_series_datasheet
640,9 кб
MWT_series_Remote_Control
1,2 мб
MWT_series_User_Guide
1,9 мб
MWT_U_Programming_Examples
482,4 кб
Svidetelstvo-ob-utverzhdenii-tipa
530,9 кб
