Артикул:

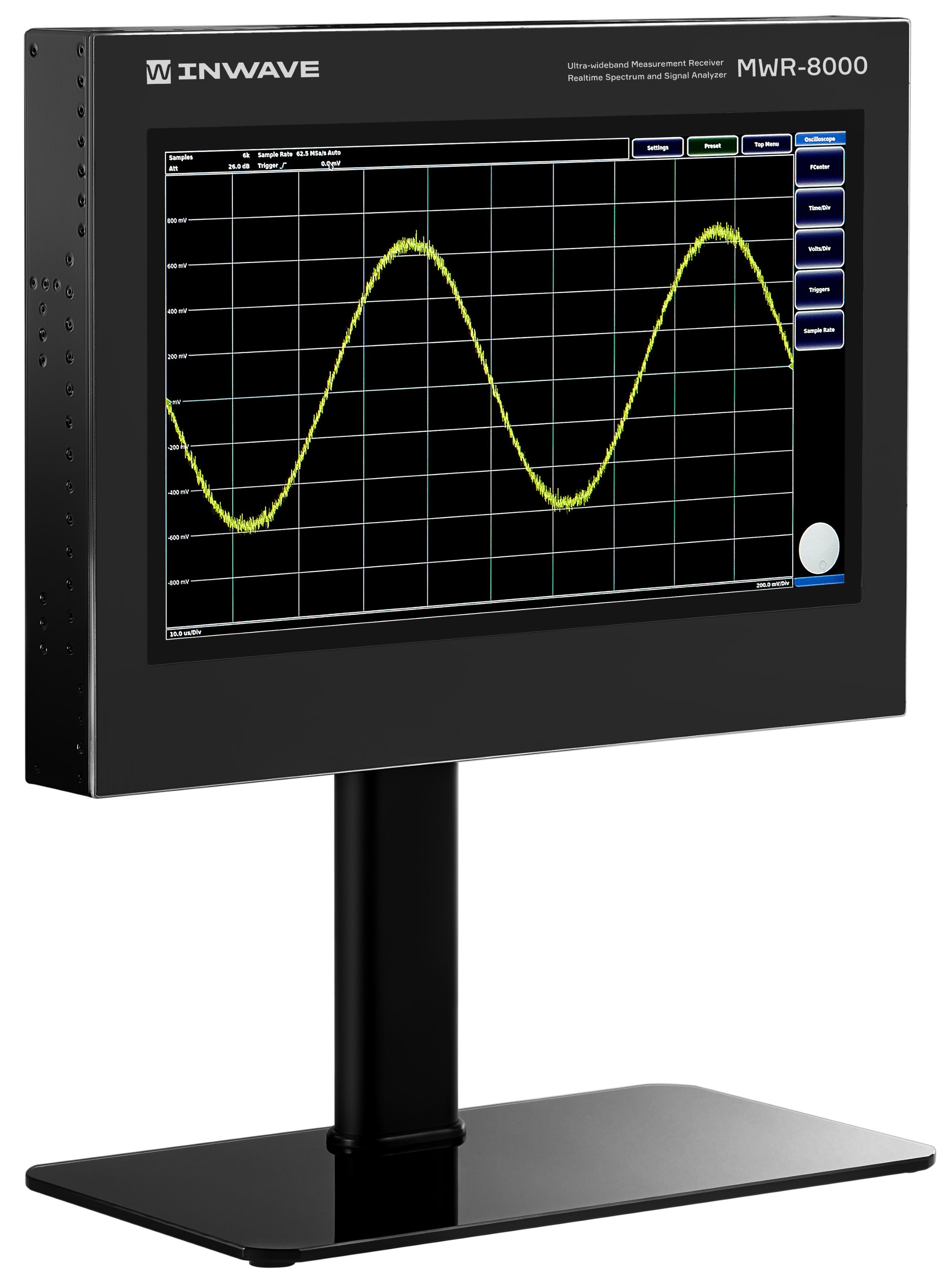

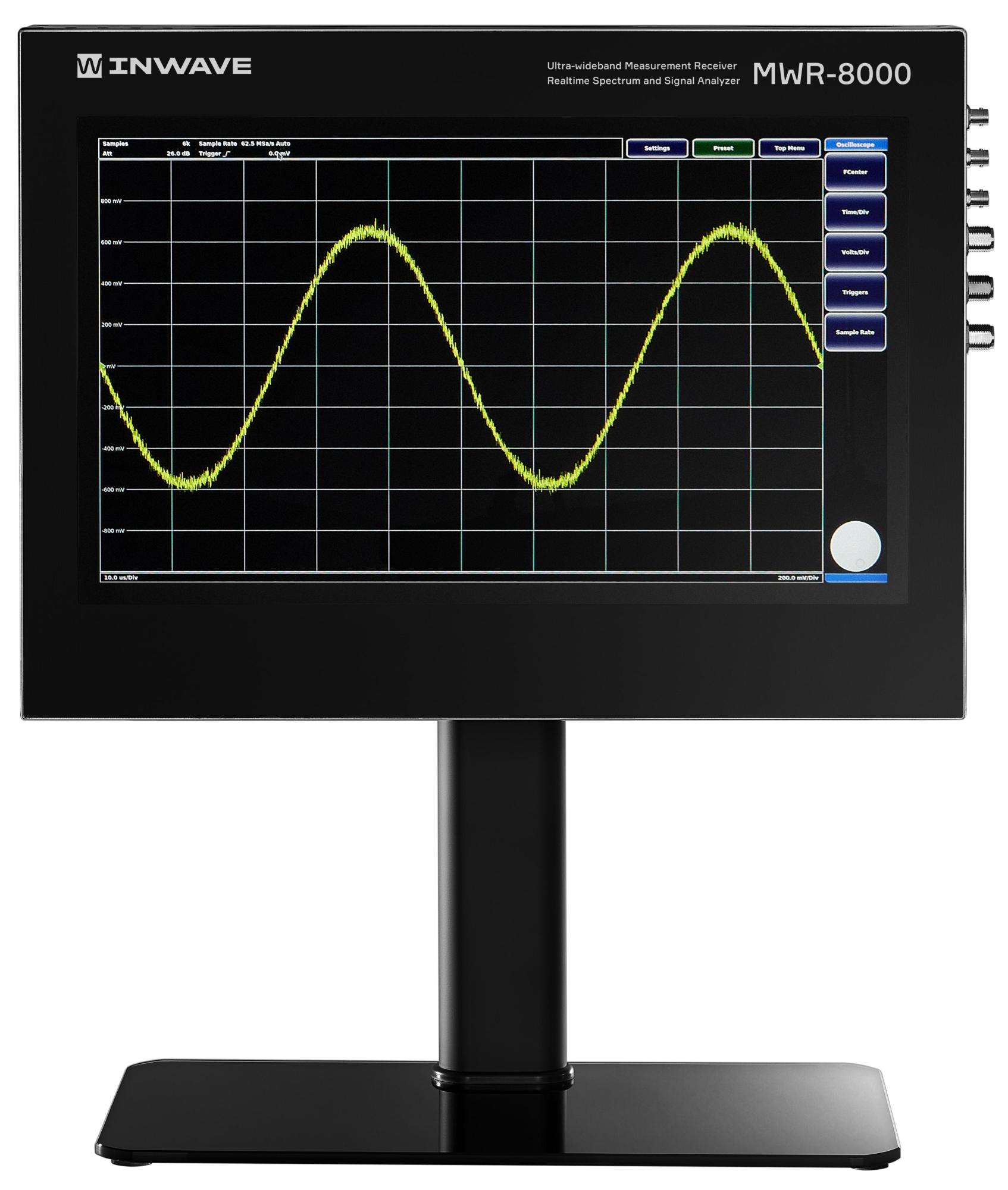

MWR-8000
• 21.5” графический сенсорный дисплей для подробного исследования сигналов
• 800 МГц полоса анализа спектра реального времени, записи, демодуляции
• 100 Гбит/с Ethernet (QSFP28) интерфейс ввода-вывода для соединения с внешней системой хранения
• Фазовый шум -137 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
• Чувствительность -155 дБм/Гц, динамический диапазон 135 дБ/Гц
• Частота дискретизации 4 ГГц, разрядность АЦП 12 бит
• 64 Гб объем встроенной памяти выборок для записи на скорости 4 Гвыб/с
• Опция по измерению фазовых шумов
• Доступен в 2-х канальном исполнении
• Опция по анализу сигналов со всеми априорно неизвестными параметрами
• Опция «доступ пользователя к программированию ПЛИС» (Virtex Ultrascale)
• 800 МГц полоса анализа спектра реального времени, записи, демодуляции
• 100 Гбит/с Ethernet (QSFP28) интерфейс ввода-вывода для соединения с внешней системой хранения
• Фазовый шум -137 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
• Чувствительность -155 дБм/Гц, динамический диапазон 135 дБ/Гц
• Частота дискретизации 4 ГГц, разрядность АЦП 12 бит
• 64 Гб объем встроенной памяти выборок для записи на скорости 4 Гвыб/с
• Опция по измерению фазовых шумов
• Доступен в 2-х канальном исполнении
• Опция по анализу сигналов со всеми априорно неизвестными параметрами
• Опция «доступ пользователя к программированию ПЛИС» (Virtex Ultrascale)
Основные технические характеристики
| Характеристика | Ед. изм. | Значения* |
| диапазон рабочих частот | кГц, ГГц |
8 кГц–1.5 ГГц | 4 ГГц | 8 ГГц (опции) |
| чувствительность при 25°C | дБм/Гц | -155 |
| избирательность | дБ | 90 |
| динамический диапазон | дБ | 135 |
|
точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе |
дБм | -13 (-18) |
|
диапазон ослаблений входного аттенюатора |
дБ | 0 .. 31.5, шаг 0.5 |
| коэффициент шума | дБ | 10 (12) |
|
уровень фазовых шумов на отстройке 10 кГц от несущей |
дБн/Гц | -137 (-132) несущая 1 ГГц |
|
скорость сканирования при спектральном разрешении 100 кГц |
ГГц/с | 40 |
| число каналов приема | 1 | 2 (опции) | |
|
максимальная полоса приема, демодуляции и записи |
МГц | 800 |
|
максимальная полоса анализа реального времени при спектральном разрешении 100 кГц |
МГц | 800 |
| минимальная полоса разрешения | Гц | 0.1 |
| объем внутренней памяти | Гб | 64 |
| интерфейсы вывода данных | Гбит/с |
10 Ethernet (QSFP28) 1 Ethernet (RJ-45) |
| формат вывода данных |
временная выборка (I/Q) вещественный спектр (дБм) комплексный спектр |
|
| * Указаны номинальные и специфицируемые (в скобках) значения. Номинальные значения получены усреднением измеренных параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. Специфицируемые («не хуже») значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. | ||
