• Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки
• Прибор обеспечивает следующие возможности:
° Анализ спектра в реальном времени в полосе 260 МГц
° Минимальную полосу разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными и сверхузкополосными сигналами
° Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения
° Встроенную DDR-память выборок объемом 67108864 отсчетов для записи сигналов в полосе до 260 МГц. Программирование ПЛИС доступно пользователю (Kintex-7)
• Программирование ПЛИС доступно пользователю (Kintex-7)

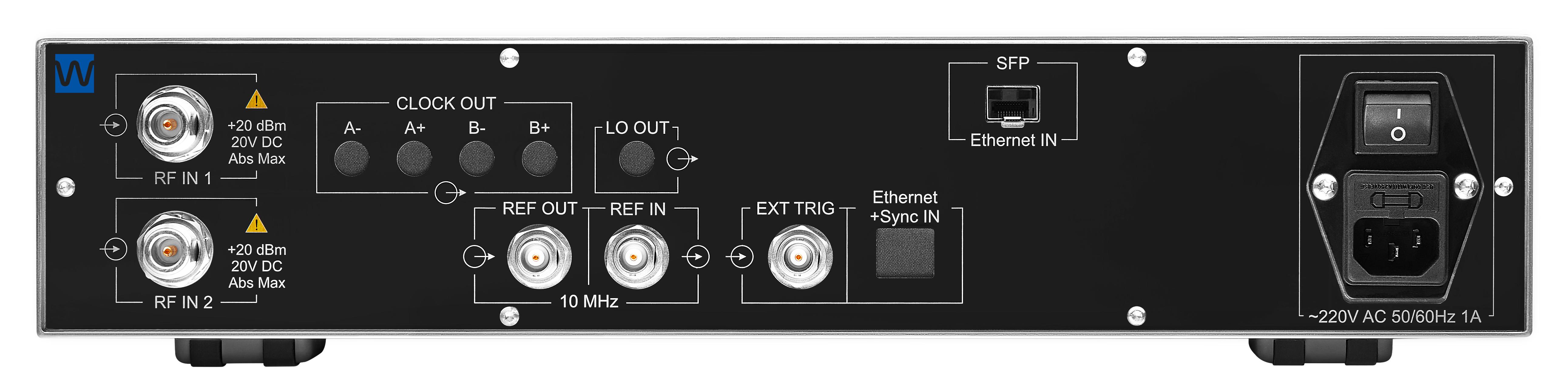

• Опционально РПУ поставляется в когерентной синхронной двухканальной реализации. В данной комплектации гетеродин, генератор тактовых частот АЦП, сигнал запуска начала измерения являются общими для обоих каналов
| Характеристика | Ед. изм. | Значения* |
| диапазон рабочих частот | кГц, ГГц |
8 кГц–4 ГГц | 8.5 ГГц | 10 ГГц | 13.5 (опции) |
| чувствительность при 25°C, 1 ГГц | дБм/Гц | -163 |
| избирательность | дБ | 90 |
| динамический диапазон | дБ | 147 |
|
точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе |
дБм | -13 (-16) |
|
диапазон ослаблений входного аттенюатора |
дБ | 0 .. 31.5, шаг 0.5 |
| коэффициент шума | дБ | 8 (10.4) |
|
уровень фазовых шумов на отстройке 10 кГц от несущей |
дБн/Гц |
-139 (-132) несущая 1 ГГц -123 (116) несущая 10 ГГц |
|
скорость сканирования при спектральном разрешении 100 кГц |
ГГц/с | 28 |
|
число каналов антенного переключателя |
2 | |
|
максимальная полоса приема, демодуляции и записи |
МГц | 260 |
|
максимальная полоса анализа реального времени при спектральном разрешении 100 кГц |
МГц | 260 |
| минимальная полоса разрешения | Гц | 0.1 |
| объем внутренней памяти | Гб | 2 (67108864 отсчетов) |
| интерфейсы вывода данных | Гбит/с | 10 Ethernet (SFP+) |
| формат вывода данных |
вещественный спектр (дБм) комплексный спектр временная выборка (I/Q) |
|
|
* Указаны номинальные и специфицируемые (в скобках) значения. Номинальные значения получены усреднением измеренных параметров по рабочему и диапазону частот и по выборке из нескольких экземпляров устройств. Специфицируемые («не хуже») значения получены выбором наихудших значений параметров по рабочему диапазону частот и по выборке из нескольких экземпляров устройств. |
||
