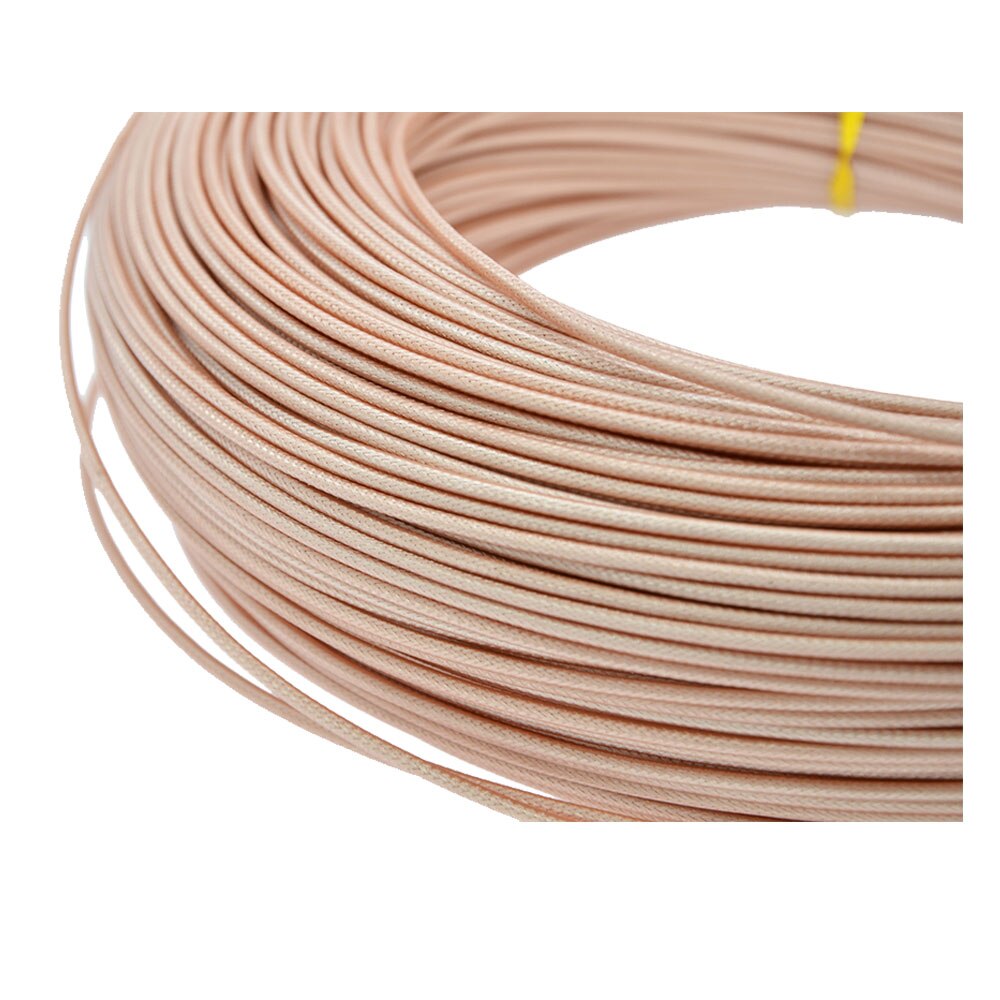

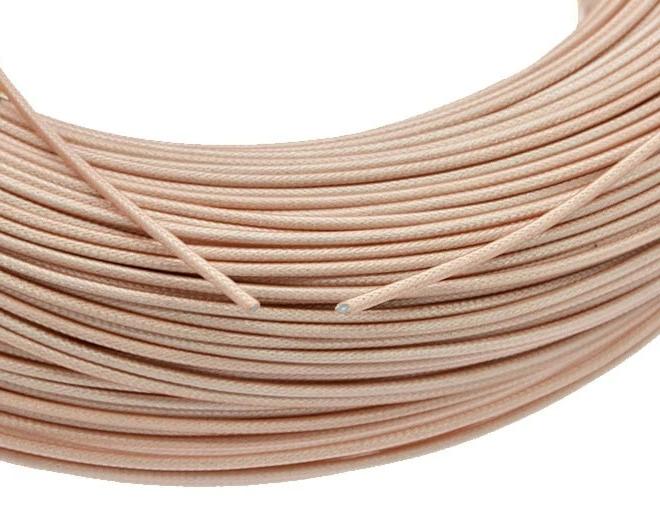

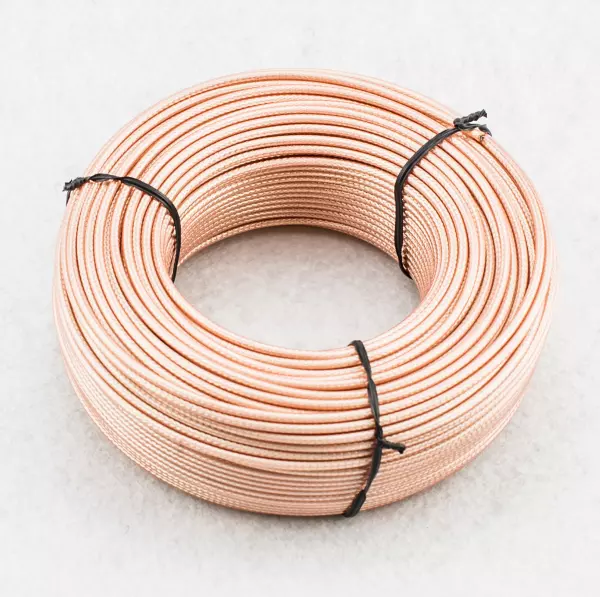

RG178 - СВЧ кабель с волновым сопротивлением 50 Ом с изоляцией из монолитного фторопласта, внешний проводник - оплетка, предназначен для передачи радиосигнала как между высокочастотными блоками аппаратуры, так и в АФУ.
Рабочий диапазон частот до 6,0 ГГц.
Характеристики
Параметры заказа
Number for order
384675
Минимальный заказ
от 1 м
Технические характеристики
Серия
?
Для кабеля
RG (MIL-C type cables)
Кабельная группа (типоразмер)
?
Для кабеля и коннекторов на кабель
1.80мм / RG178
Электрические параметры
Волновое сопротивление (импеданс)
50 Ом
Емкость, пФ/м
95
Скорость распространения, %
70
Макс. раб. частота, ГГц
?
Для кабелей
3
Эффективность экранирования, дБ >
60
Максимальное рабочее напряжение DC, В
750
Структура кабеля
Материал проводника
SPC
Номинальный диаметр проводника, мм
0.31
Диаметр одной проволоки, мм
0.102
Число проволок
7
Материал диэлектрика (изолятора)
?
Для кабеля
PTFE
Диаметр диэлектрика (изолятора), мм
?
Для кабеля
0.88
Материал внешнего экрана
SPC
Диаметр внешнего экрана, мм
1.30
Материал оболочки
FEP
Диаметр оболочки, мм
1.83
Механические параметры
Мин. радиус изгиба - однократный, мм
?
Повторный изгиб недопустим
10
Мин. радиус изгиба - многократный, мм
?
Допустим повторный изгиб с указанным радиусом
20
Климатические факторы
Нижняя рабочая t, °C
?
Для кабелей
-55
Верхняя рабочая t, °C
?
Для кабелей
200
Весогабаритные характеристики
Масса, кг/м
?
Для кабеля
0.0078
Документы
RG178 datasheet
515 кб
